Ramset Epcon G5 Pro là keo neo hóa chất epoxy 2 thành phần để cấy thép, thanh ren vào hầu hết các loại vật liệu nền bê tông, đá tự nhiên trong điều kiện khô ráo, ẩm ướt

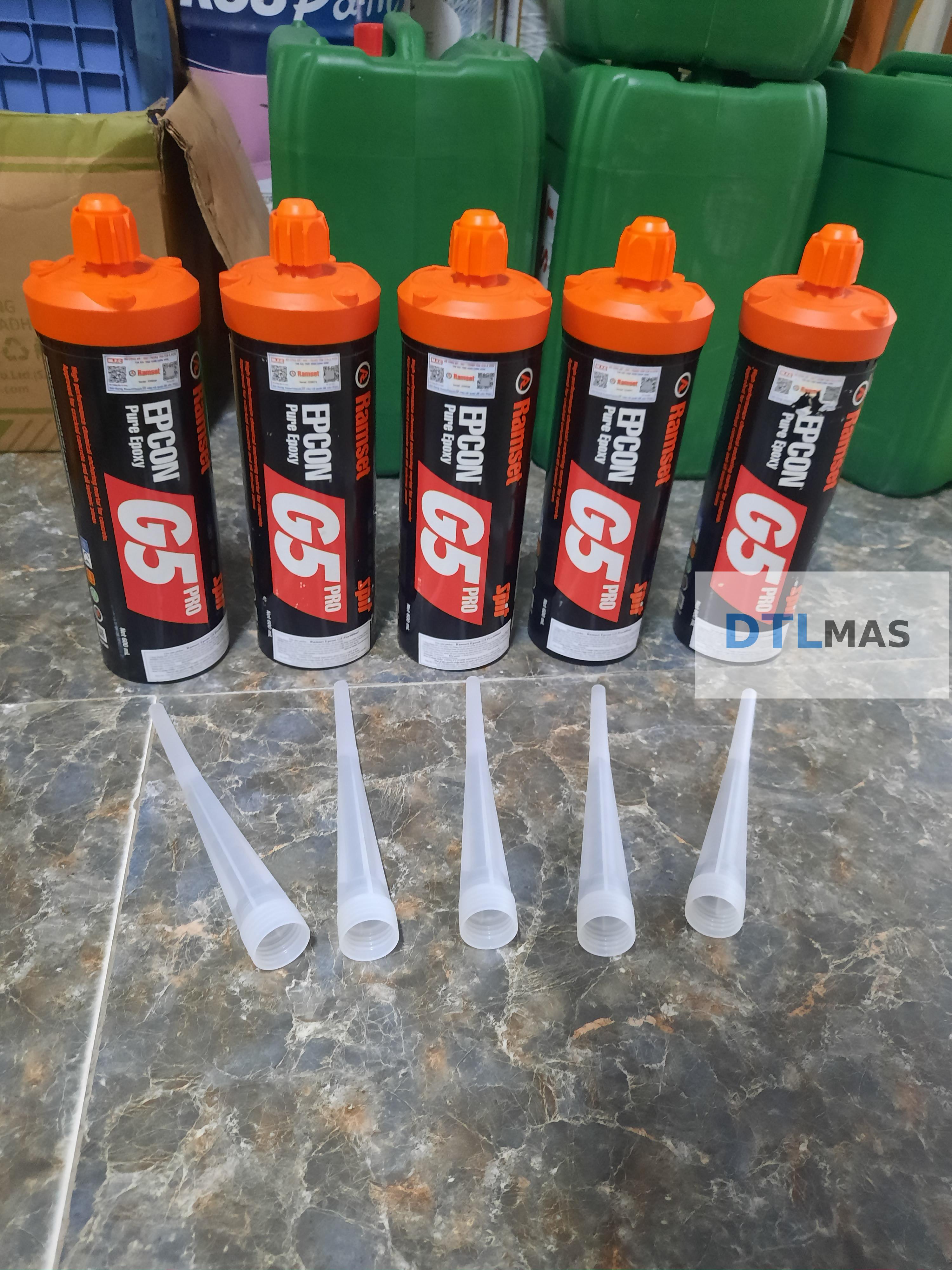

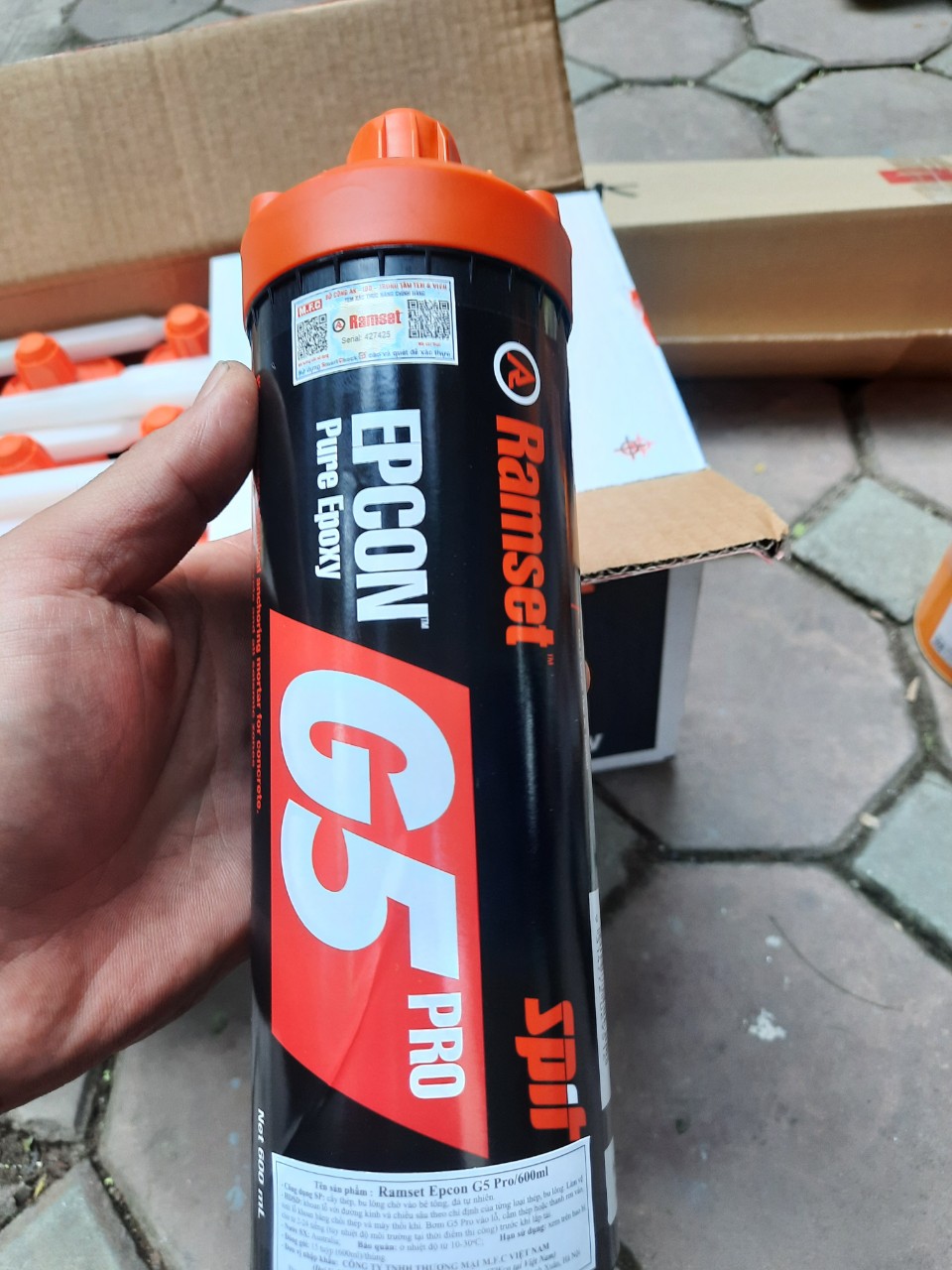

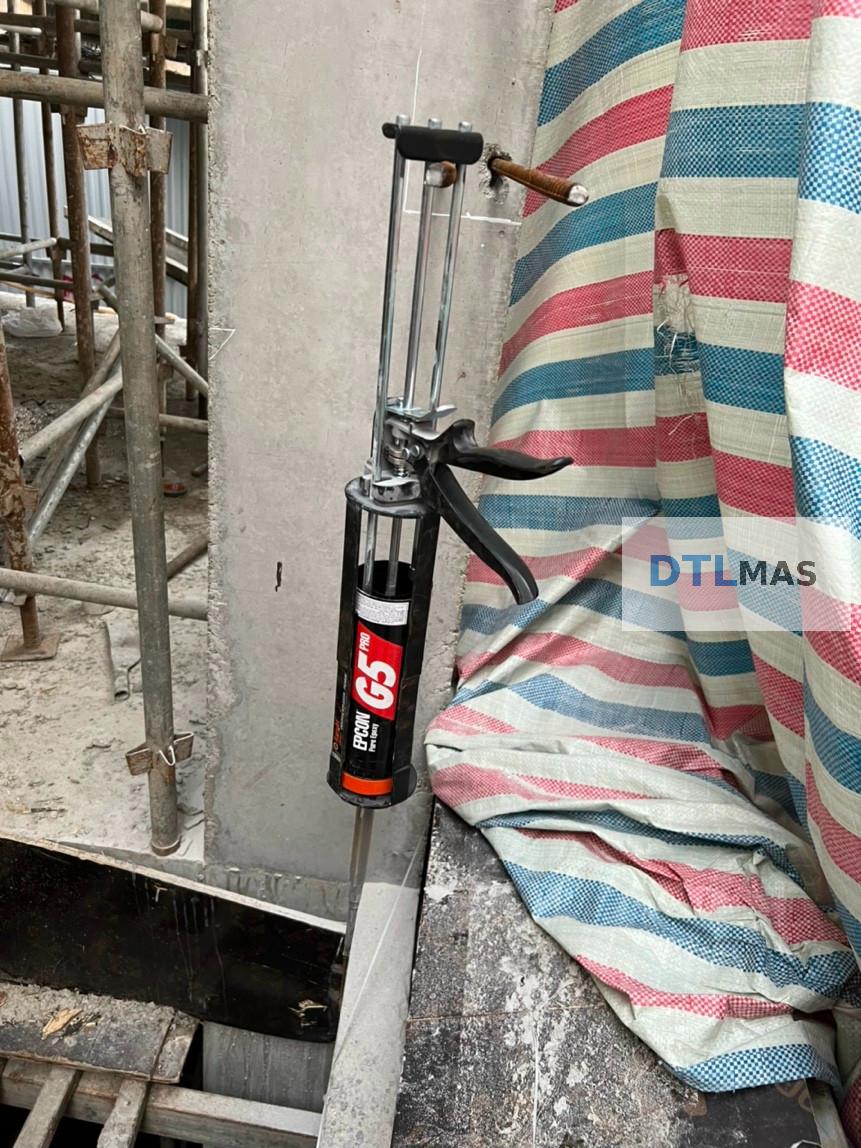

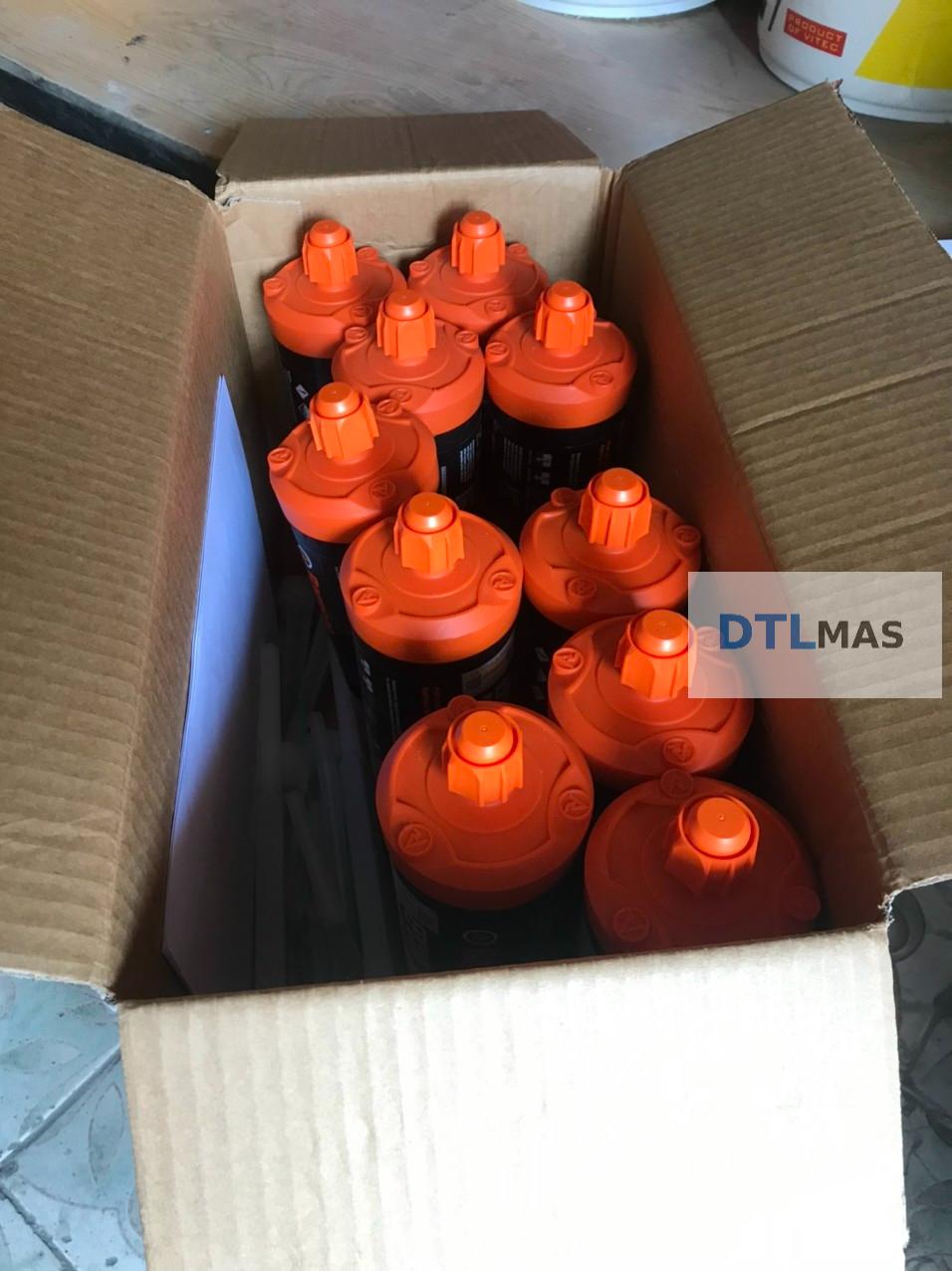

Tuýp Ramset Epcon G5 Pro 600ml và Vòi trộn bơm keo
Lưu ý trong thi cong khoan cấy

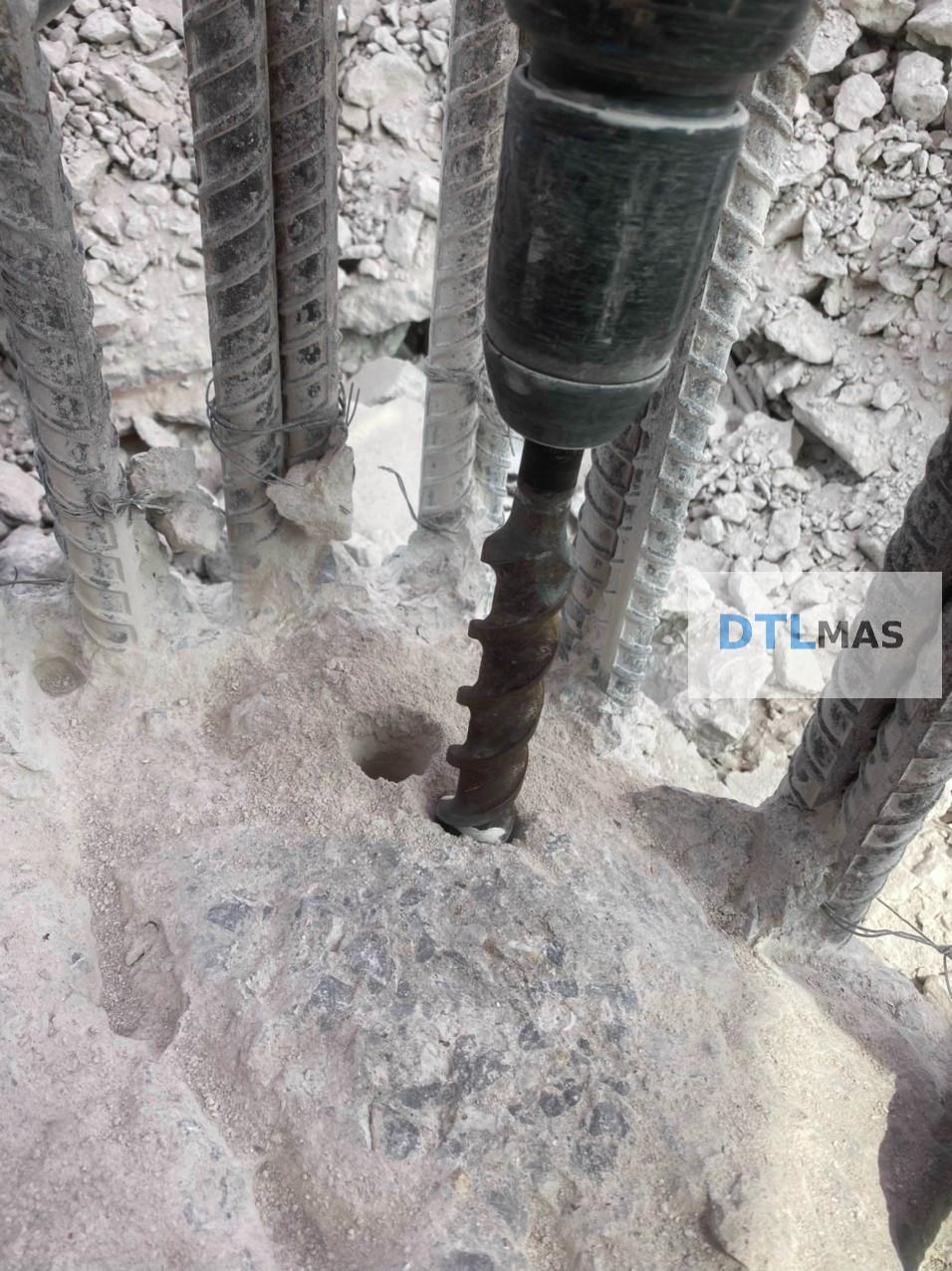

Vệ sinh lỗ khoan trong khoan cấy thép
Hướng dẫn thi công sản phẩm khoan cấy thép sử dụng Ramset Epcon G5 Pro

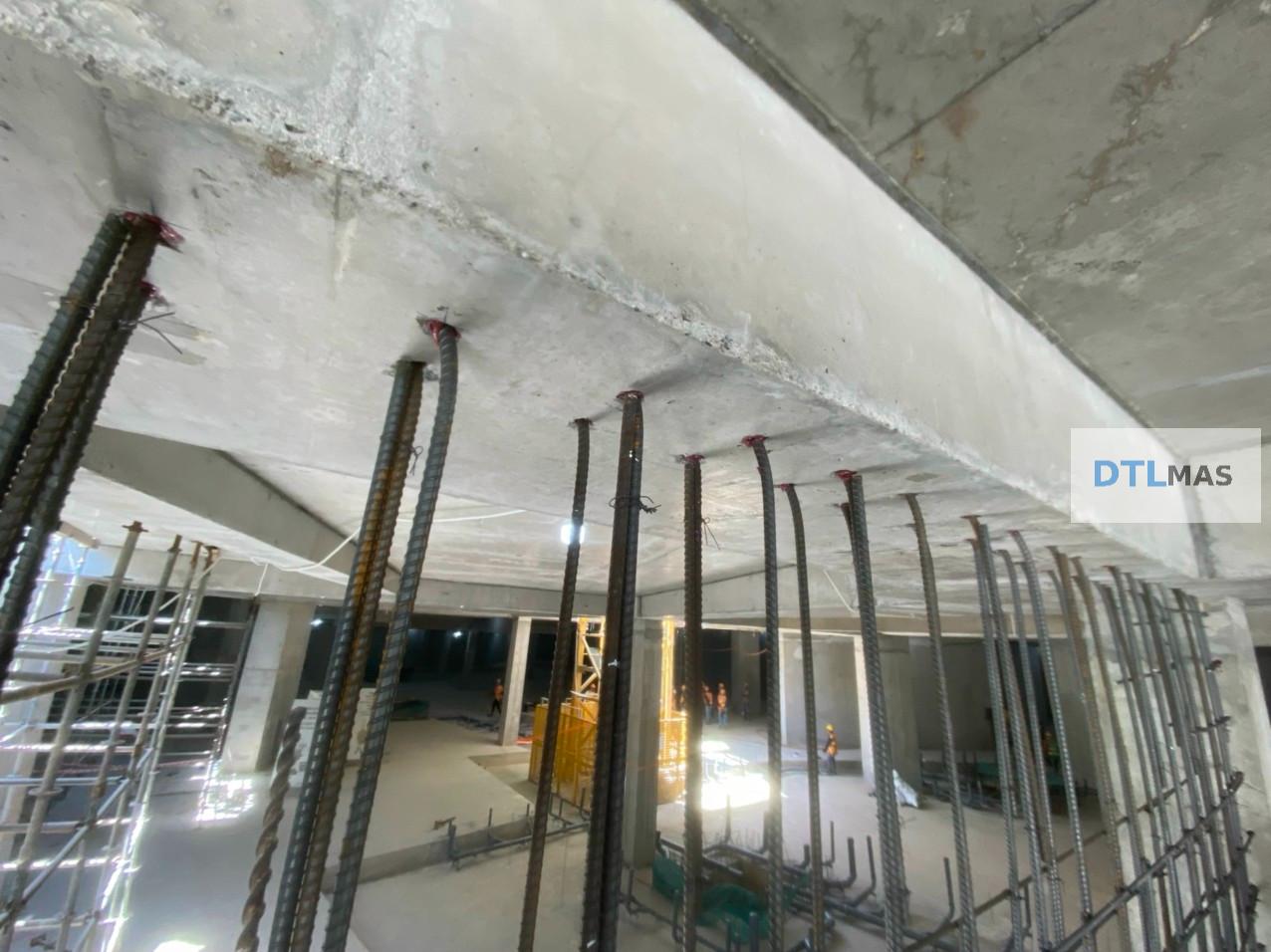

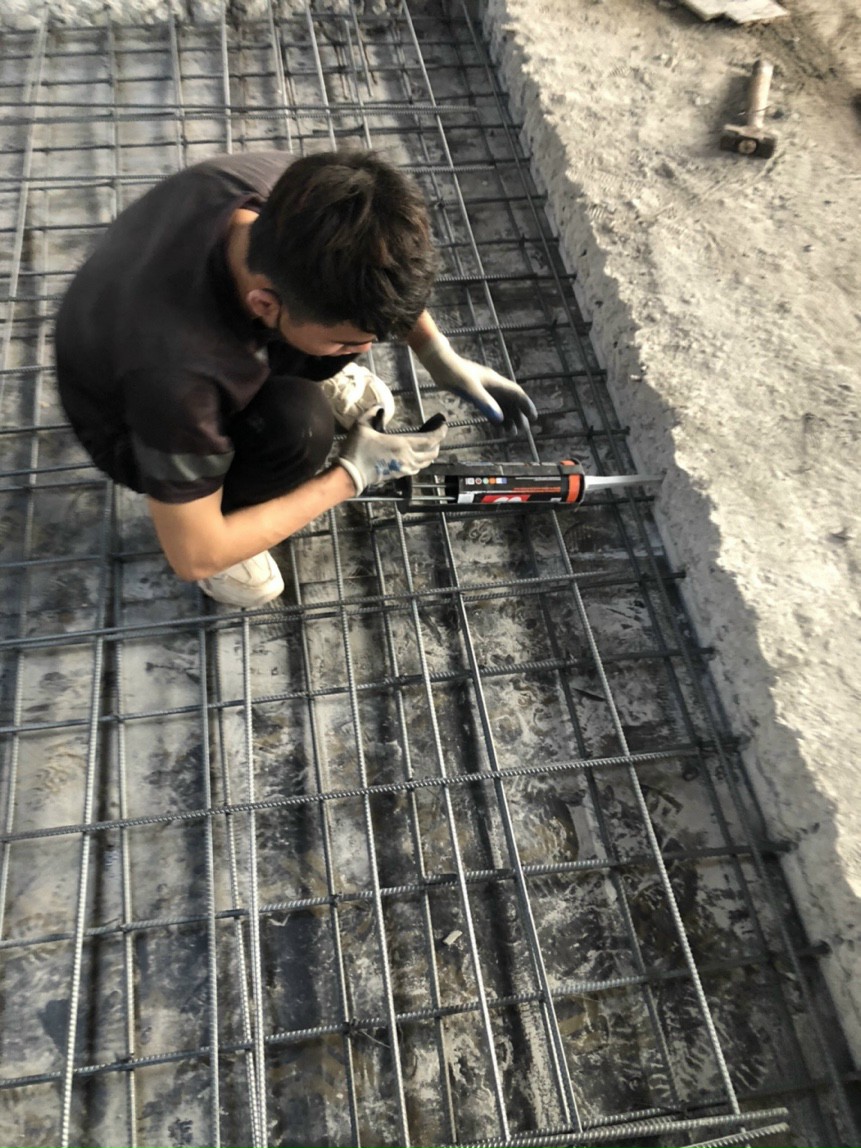

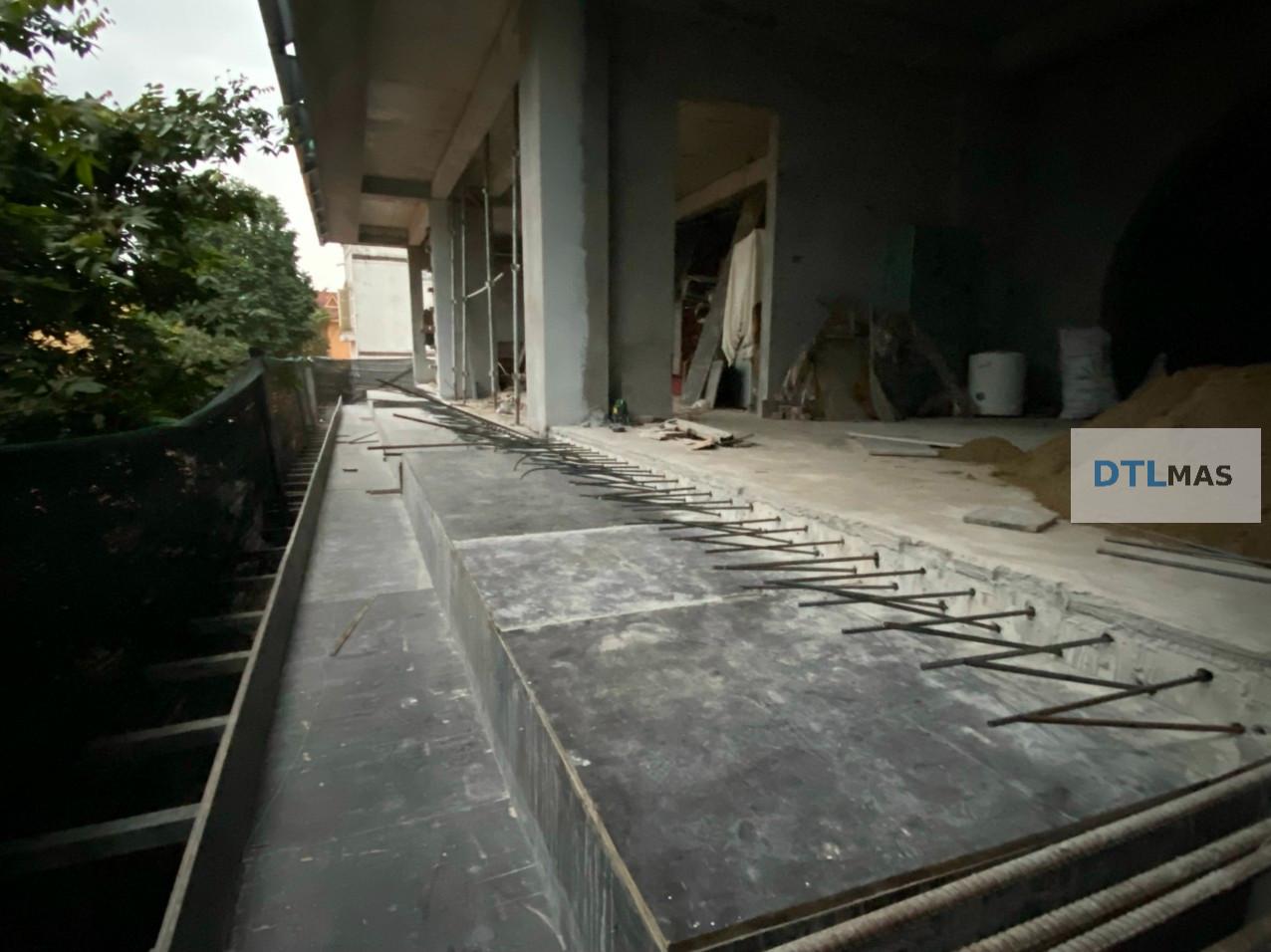

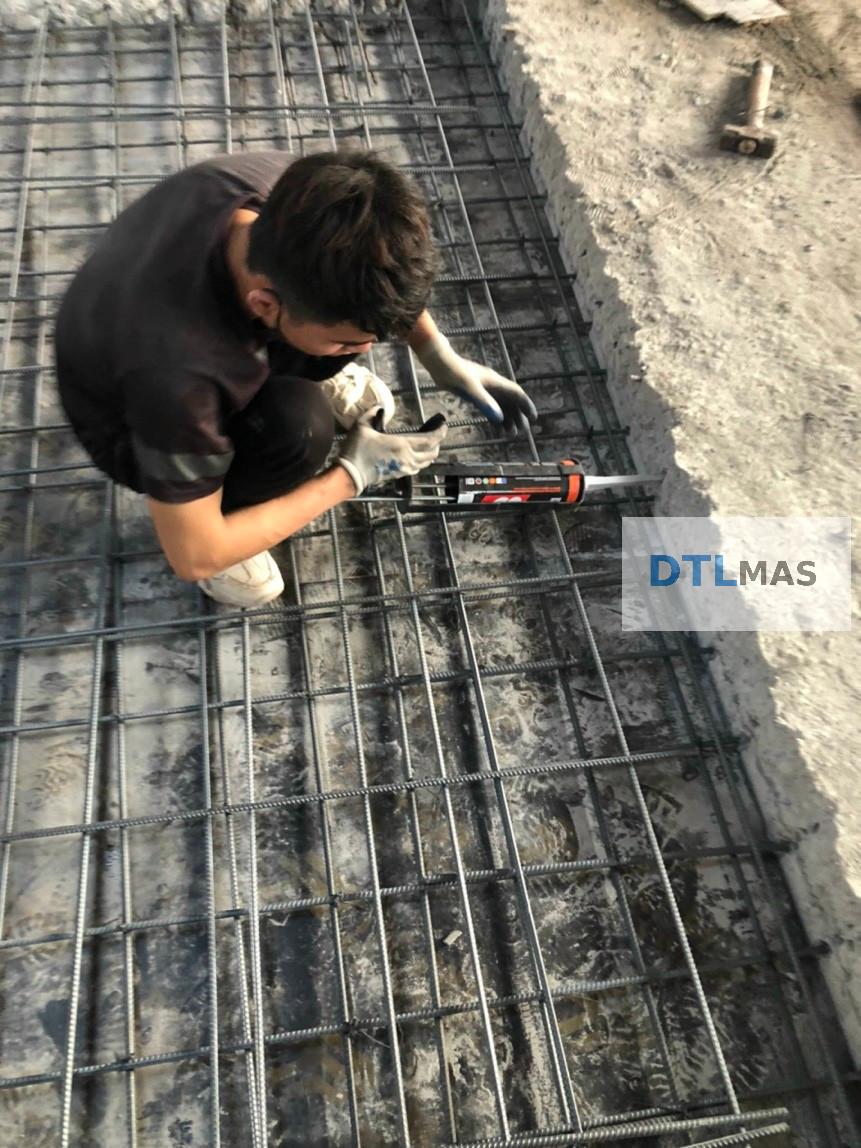

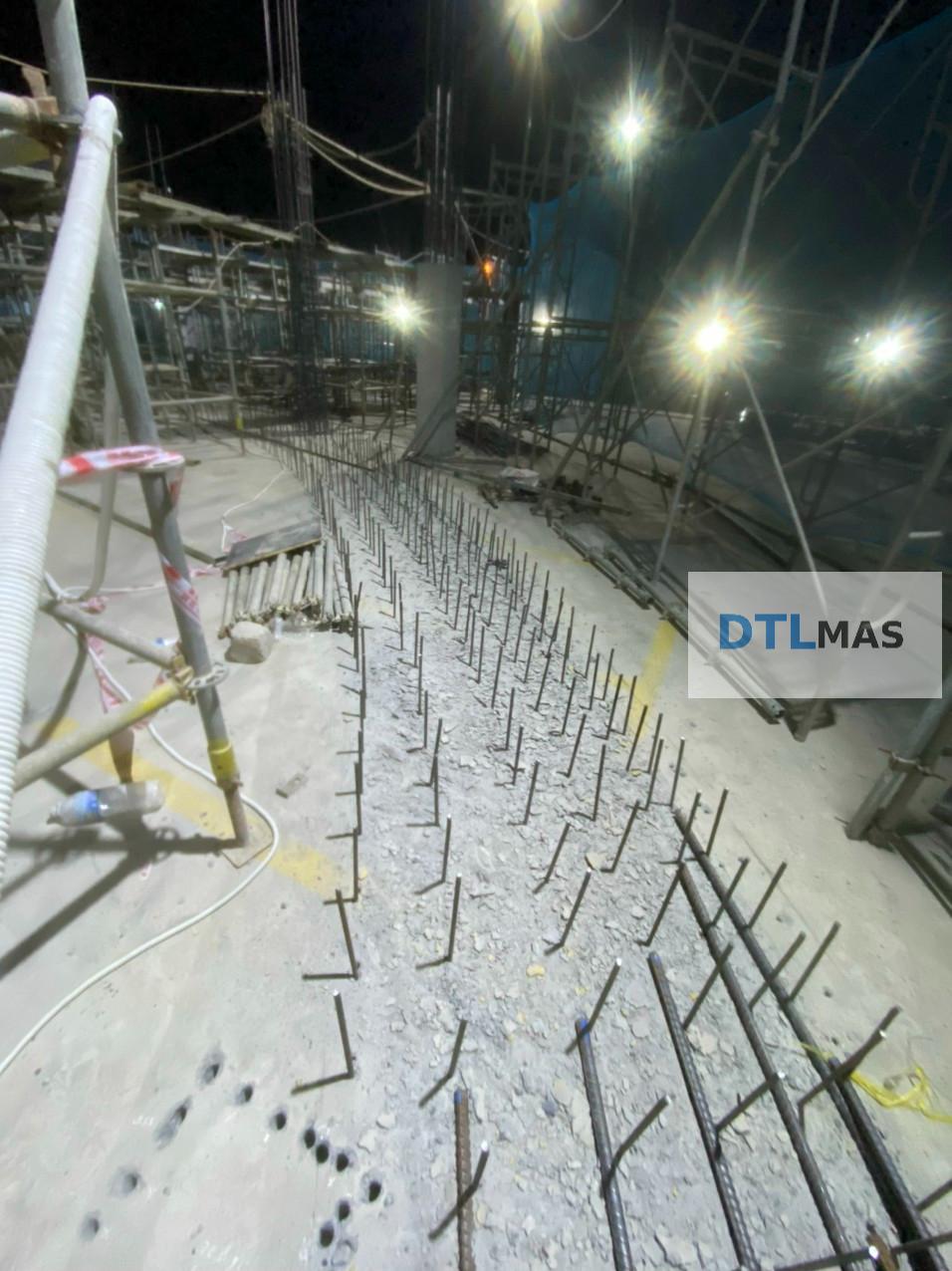

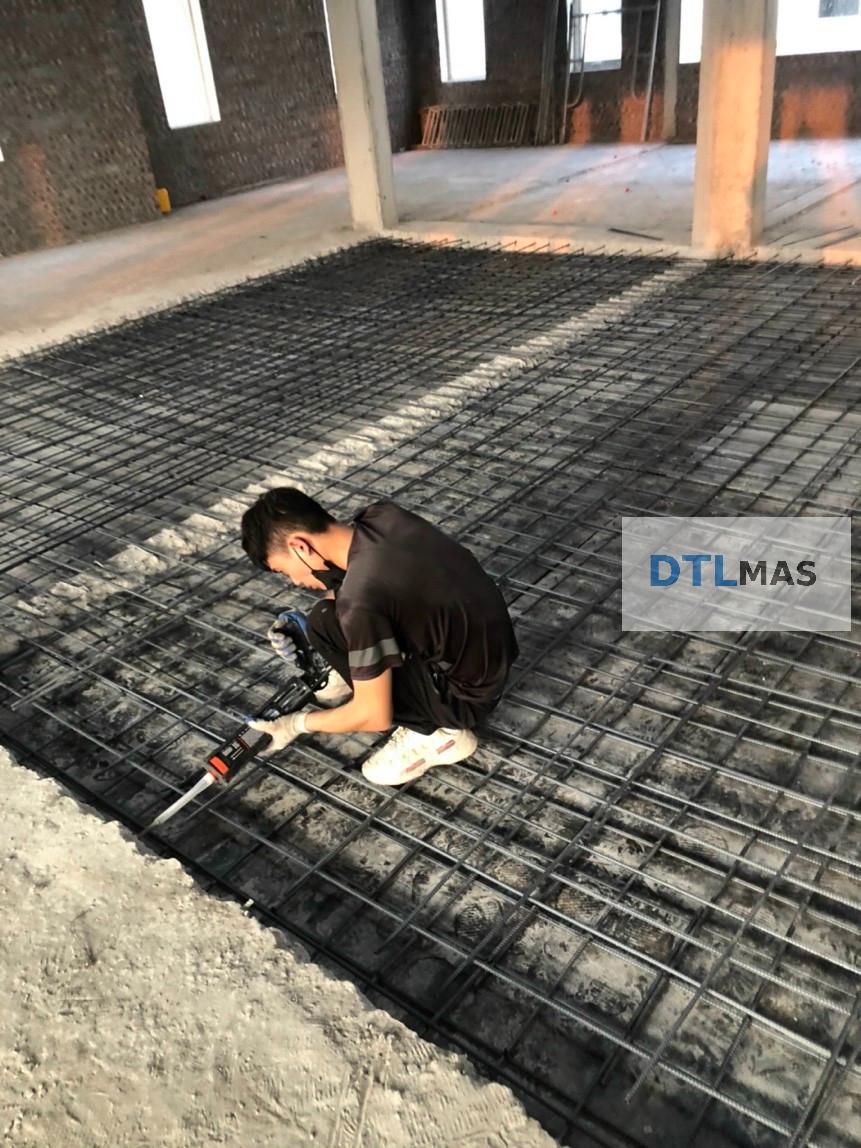

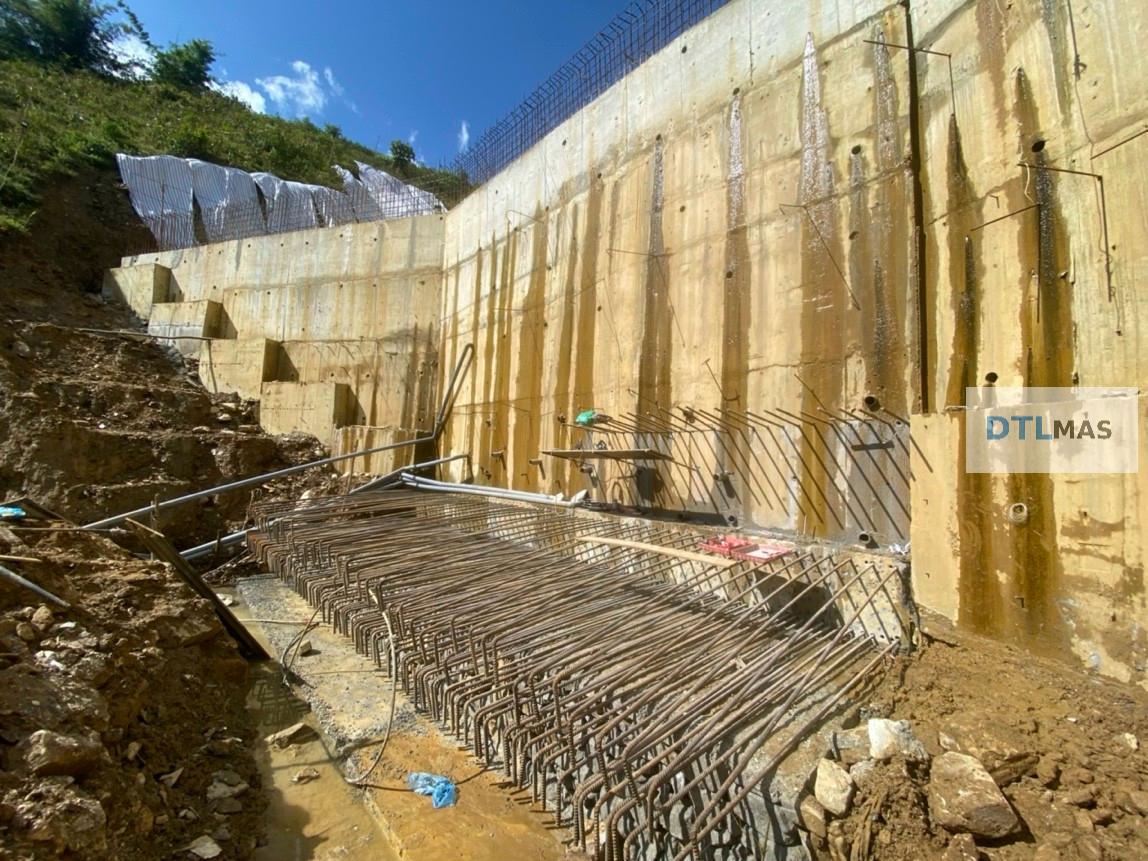

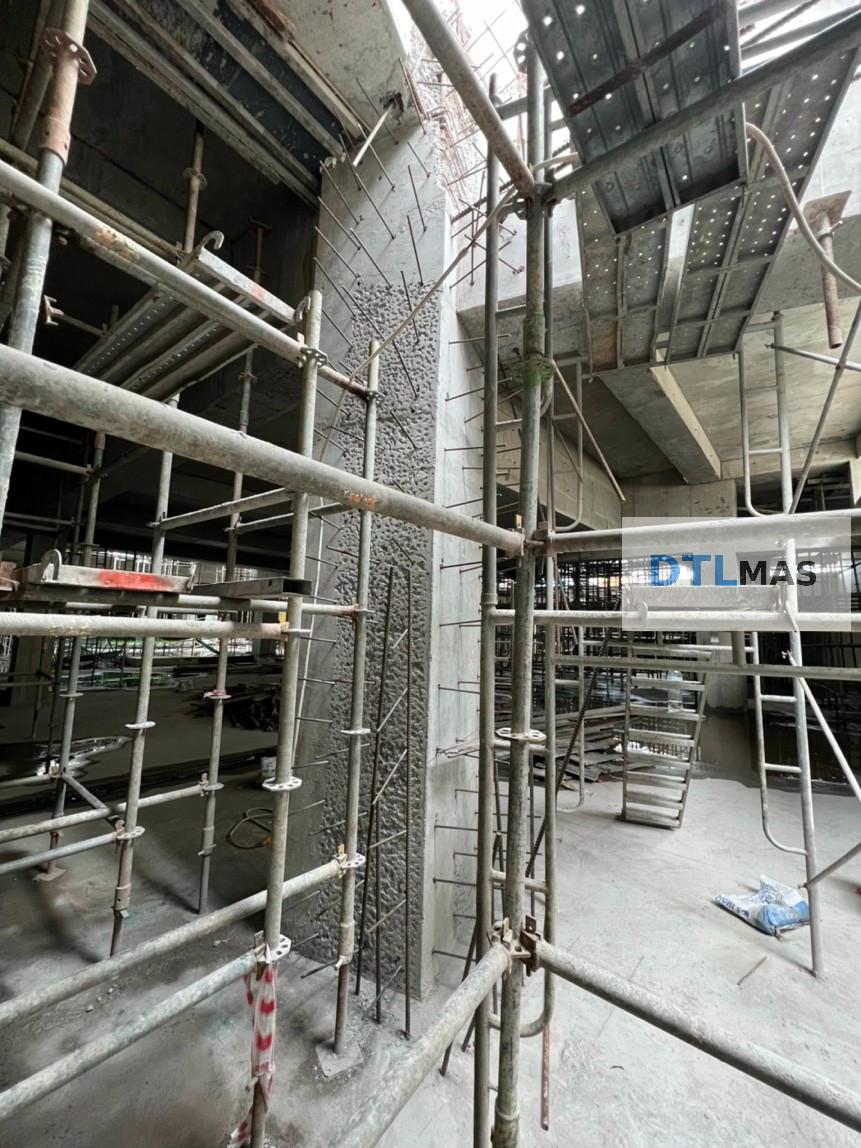

Ứng dụng thực tế
Điểm ưu việt
Hóa chất cấy thép Epcon G5 Pro có thời hạn sử dụng là 12 tháng kể từ ngày sản xuất với điều kiện bảo quản đúng theo yêu cầu của nhà sản xuất
Đối với tuýp sản phẩm thi công chưa hết cần để nguyên vòi trộn đang sử dụng với keo hóa chất, khi cần dùng phải tháo vòi trộn cũ thay bằng vòi trộn mới và bơm bỏ khoảng 10 ml đầu vòi keo chưa trộn đều
Thể tích keo cấy thép tiêu tốn là lượng sử dụng sau khi trừ phần keo tiêu hao trong vòi trộn và lượng xả bỏ ban đầu. Định mức keo tại công trường cần thêm 50 % hao phí khi thi công thực tế do bề mặt lỗ khoan không phẳng nhẵn, chiều sâu và độ rộng không đều, vệ sinh chưa sạch và nhất là tay nghề thầu thợ bơm keo…
|
Đường kính cốt thép D-mm |
Đường kính lỗ khoan D-mm |
Chiều sâu lỗ khoan L-mm |
Thể tích keo cấy thép V-ml |
Độ dày nền tối thiểu -mm |
Số lượng Lỗ/ 1 Tuýp |
|---|---|---|---|---|---|
| 10 | 14 | 100 | 11.52 | 125 | 56 |
| 12 | 16 | 120 | 16.13 | 150 | 40 |
| 14 | 18 | 140 | 21.5 | 170 | 30 |
| 16 | 20 | 160 | 27.65 | 190 | 18 |
| 18 | 22 | 180 | 34.56 | 220 | 23 |
| 20 | 25 | 200 | 54 | 245 | 12 |
| 22 | 28 | 220 | 109.82 | 270 | 5.9 |
| 25 | 30 | 250 | 139.2 | 310 | 4.6 |
| 28 | 35 | 280 | 172 | 350 | 2.9 |
| 32 | 40 | 320 | 221.2 | 400 | 3.7 |
| 36 | 44 | 360 | 276.5 | 450 | 1.8 |
| 40 | 48 | 400 | 338 | 500 | 2.35 |
Vật liệu nền
Bê tông, Bê tông cốt thép, đá tự nhiên với thời gian thi công bơm keo và đủ tải 100% như sau
| Nhiệt độ vật liệu nền (Độ C) | Thời gian thao tác ( phút ) |
Thời gian đủ tải ( giờ ) |
| < 10 | 150 | 24 |
| 10 - 15 | 40 | 18 |
| 15 - 20 | 25 | 12 |
| 20 - 25 | 18 | 8 |
| 25 - 30 | 12 | 6 |
| 30 - 35 | 8 | 4 |
| 35 - 40 | 6 | 2 |
Thông số lắp đặt và lực liên kết thép neo
Thép CB 300, Mác bê tông C20/25 (uncracked concrete), hệ số an toàn của thép = 1.5, của hóa chất = 1.5
| Đường kính cốt thép(mm) |
Đường kính lỗ khoan(mm) |
Chiều sâu neo(mm) |
Lực kéo chảy thép(kN) |
Lực liên kết keo(kN) |
| 08 |
12 | 80 | 12.6 | 17.4 |
| 10 |
13 |
90 |
19.6 | 24.5 |
| 12 |
15 |
110 |
28.3 |
35.9 |
| 16 |
20 |
125 |
50.2 |
50.3 |
| 20 |
25 |
170 |
78.5 |
85.5 |
| 25 |
30 |
210 |
122.7 |
131.9 |
| 32 | 40 | 280 |
201 |
150 |
Vệ sinh và neo hóa chất
Chiều sâu lỗ khoan được thay đổi tùy theo mác thép và mác bê tông. Khoan lỗ với đường kính và độ sâu theo yêu cầu kỹ thuật EPCON G5 Pro + Thép vằnsản
| Đường kính thép mm |
Đường kính lỗ khoan mm |
Chiều sâu lỗ khoan mm |
|---|---|---|
| 8 | 12 | 80 |
| 10 | 13 | 100 |
| 12 | 15 | 120 |
| 16 | 20 | 160 |
| 20 | 25 | 200 |
| 25 | 30 | 250 |
| 28 | 35 | 280 |
| 32 | 40 | 320 |
| 40 | 50 | 400 |
| Hóa chất cấy thép gốc epoxy hai thành phần tỉ lệ 2 : 1 | Màu của Ramset Epcon G5 Pro sau khi trộn đều: Xám |
|---|---|
| Đóng gói trong tuýp nhựa màu đen, nắp vặn màu cam 600 ml | Nhiệt độ bảo quản tốt nhất 10–30 độ C hạn dùng 1 năm kể từ ngày sản xuất |

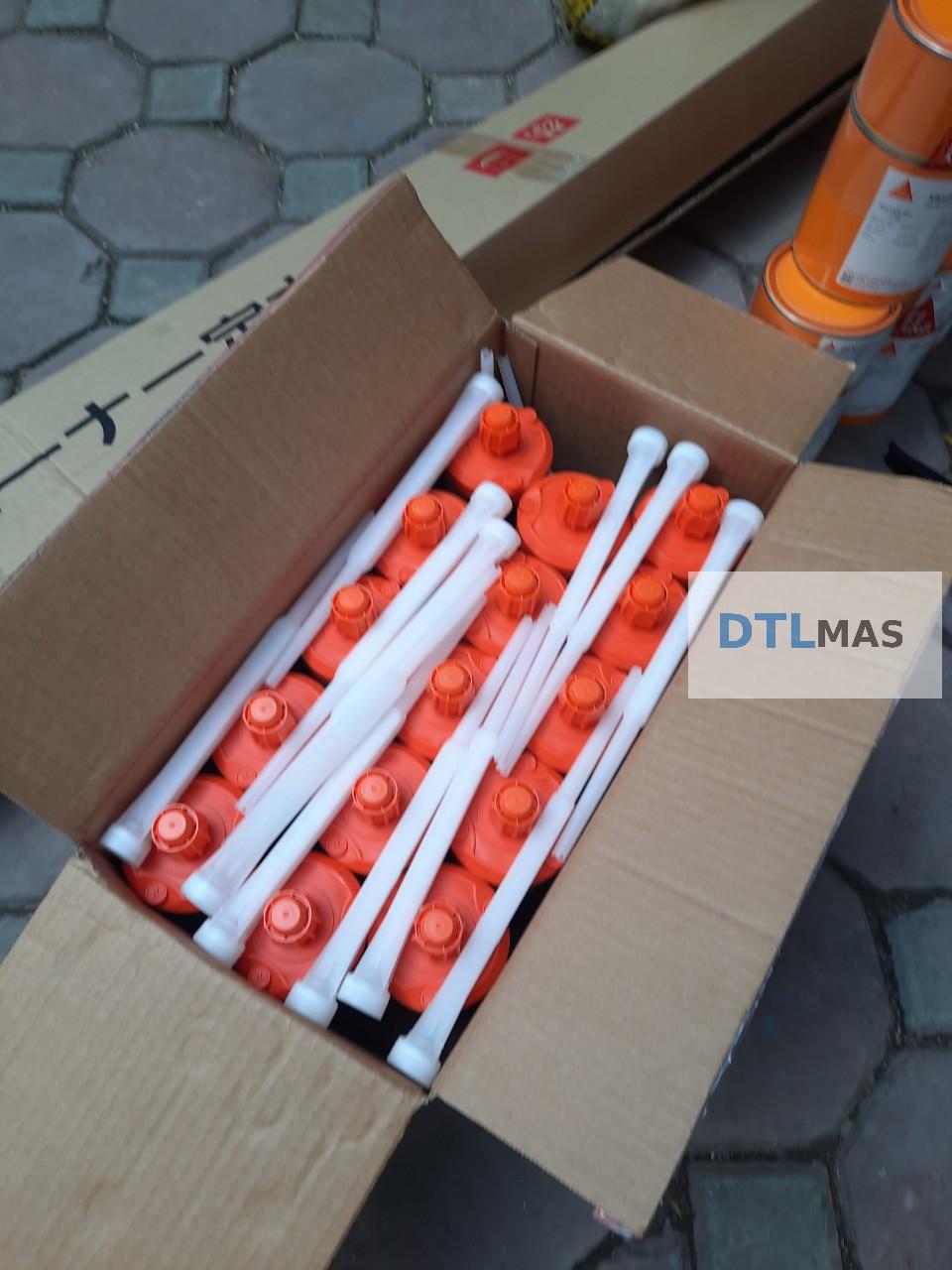

| Vòi trộn keo ramset g5 pro 1 chiếc | Cường độ nén sau khi đông cứng ( ASTM 695 ) 100 Mpa |
| Chứng chỉ European Technical Assessment (option 1) | ETA-18/0675 |
| Chứng chỉ chống cháy cấp bởi SIGGMA RSL | 259-2021-R01 |
| Chứng chỉ dùng môi trường nước ăn uống cấp bởi AWQC | 320541 |
